送你一份防爆“秘籍”，安全檢測由實力派守護！

   要說防爆檢測那就得先從爆炸的分類講起。中國將爆炸性物質分為三類：I類-礦井甲烷；II類-爆炸性氣體混合物(含蒸氣、薄霧)；III類-爆炸性粉塵和纖維。而北美的劃分標準則是：ClassI –爆炸性氣體；Class II –爆炸性粉塵；Class III - 纖維。

爆炸性危險區域主要以爆炸性危險物質出現的頻繁程度和持續時間為劃分依據，并考慮以下因素：

存在危險物質的可能性；

危險物質的釋放量；

危險物質的特性（如比重：氫氣0.07；環氧乙烷1.52）；

環境條件（如氣壓、溫濕度及通風情況、風向等）；

遠離釋放源的距離；

危險物質泄漏監控設施配置情況；

爆炸后果的嚴重性。

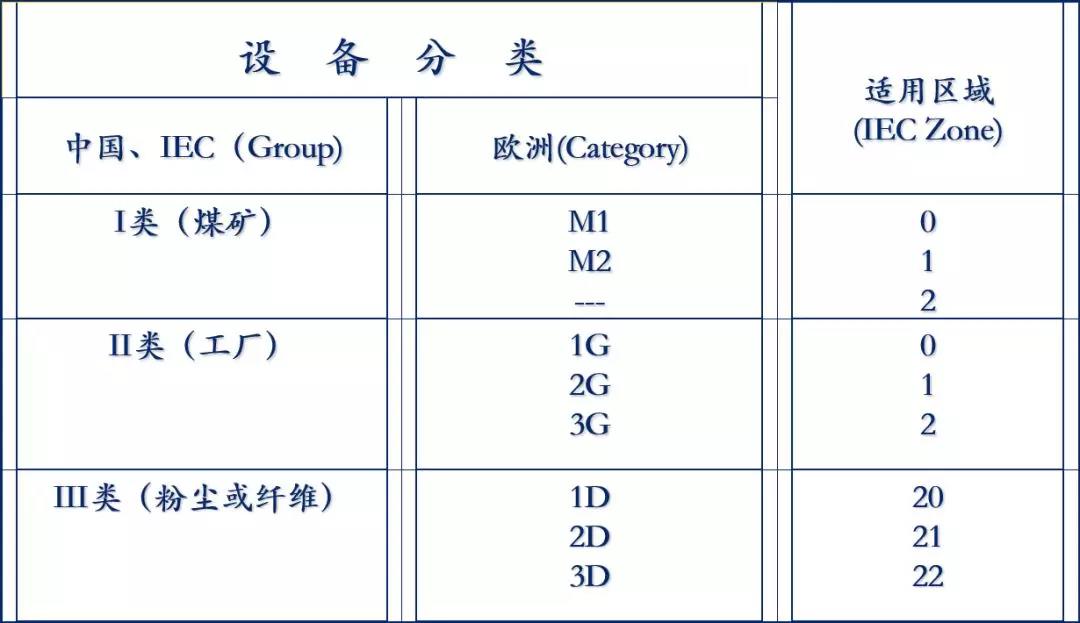

我國防爆標準與IEC標準一樣，對于爆炸性氣體危險場所劃分為3個區域，即0區、1區和2區。它們對應的定義如下：0區：在正常情況下，爆炸性氣體混合物連續地或長時期存在的場所；1區：在正常情況下，爆炸性氣體混合物有可能出現的場所；2區：在正常情況下，爆炸性氣體混合物不可能出現，或即使出現也只是短時間存在的場所。對于粉塵場所，同樣劃分為3個區域，即20、21和22區

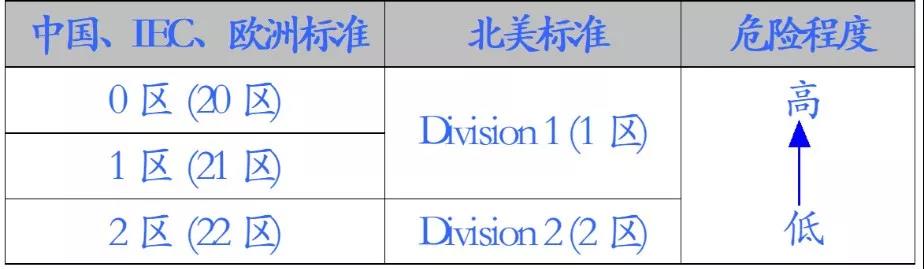

                                                            爆炸性危險區域劃分對照

目前，美國NEC和加拿大CEC都已接受Zone劃分方法。

ATEX防爆標志

                                                          II 2 G  EEx de IIC T5

II 1G  EExiaIICT4- 表示設備可適用于0區工廠爆炸性氣體環境；

II 2G  EExdeIICT6-表示設備可適用于1區工廠爆炸性氣體環境；

II 2[2]G  EExd[ib]IICT6-表示設備可適用于1區工廠爆炸性氣體環境，并含有可與1區氣體危險場所用本安設備相連的關聯電路；

DIPA21TAT5-表示設備可適用于1區工廠爆炸性粉塵環境。

                                                     爆炸場合檢測方案

隔爆型傳感器；

本安型傳感器；

NAMUR型傳感器；

光纖傳感器。

針對爆炸性場合的檢測以上四種傳感檢測方案最為常見，今天將為大家介紹其中的兩種方案。

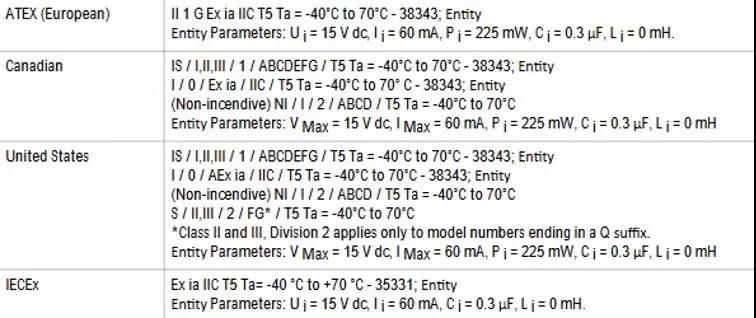

01本安型光電傳感器——SMI30

對射式；

檢測范圍106米，響應速度10ms；

檢測范圍46米，響應速度1ms；

可以多對并排安裝，為避免串擾，可選A、B、C頻率的接收器

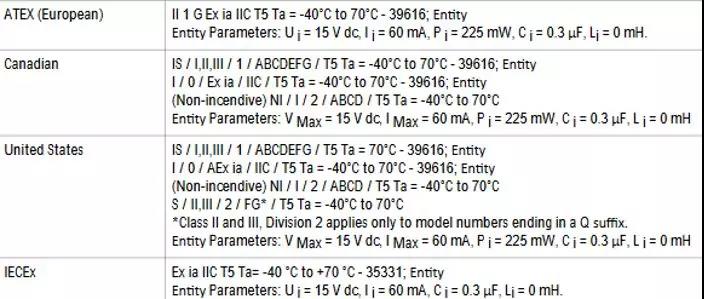

02NUMAR型光電傳感器

                                                                MIAD9NAMUR

對射式6米

偏振反射板式2米，非偏振反射板式5米

漫反式380mm

聚焦式43mm

光纖放大器+玻璃光纖

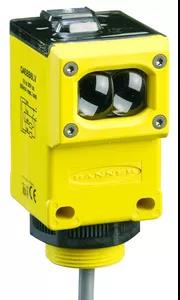

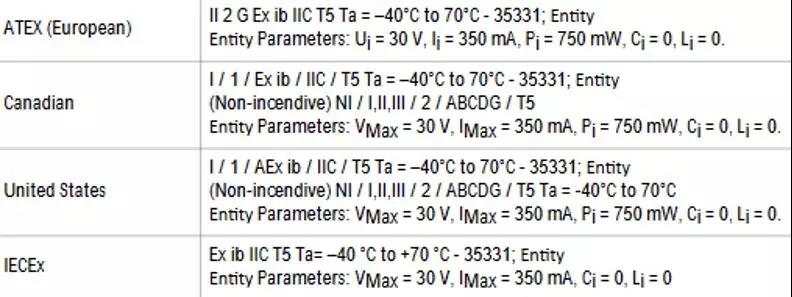

Q45NAMUR

對射式6米

偏振反射板式6米，非偏振反射板式9米

漫反式1米

聚焦式100mm

光纖放大器+塑料光纖/玻璃光纖

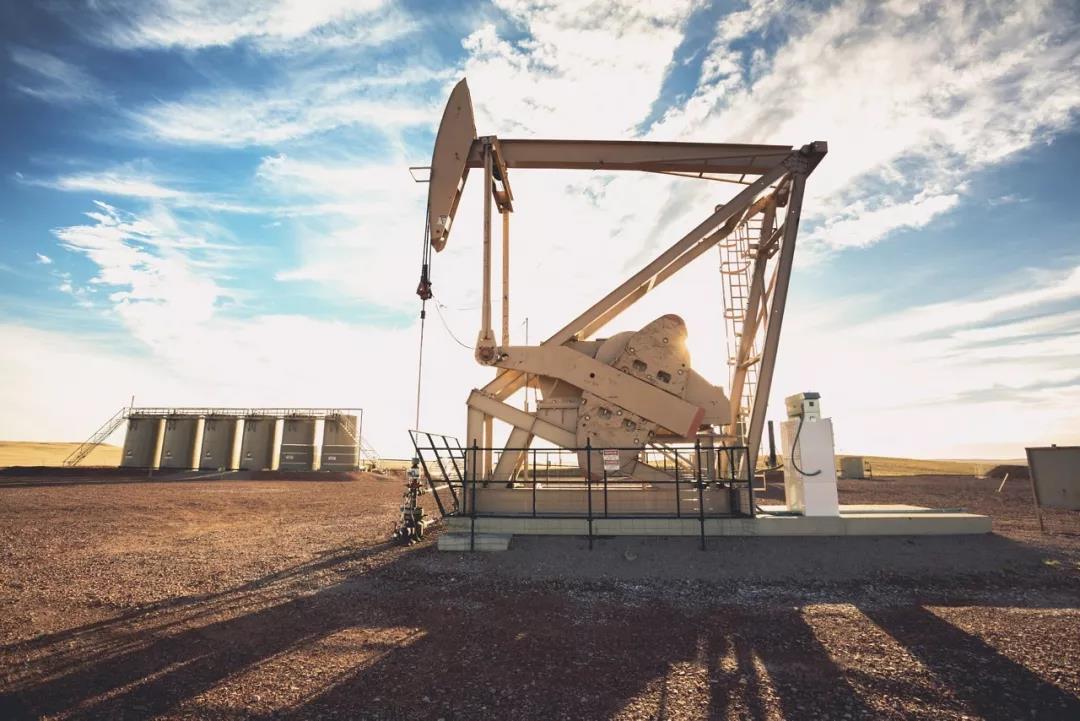

應用場合

工廠自動化                                            過程自動化

制藥                                                  石頭，天然氣

粉狀食品                                                化工

印刷                                                    采礦

(酒精)瓶裝                                              農業

紡織                                                    鋼鐵

造紙，紙漿                                              控制柜

噴漆                                                    水泥

電池生產線
