微秒三伺服包裝機的應用

　　微秒三伺服包裝機的應用

　　一、應用引言

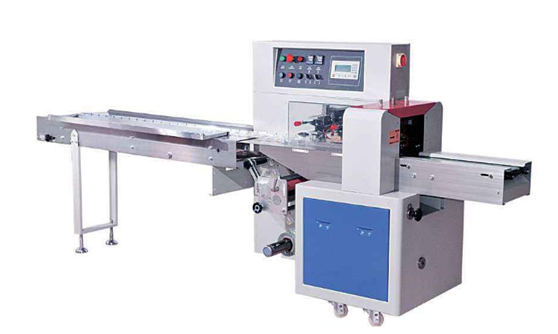

　　枕式包裝機是包裝行業中應用比較廣泛的一種包裝機械,常用于食品,日用品,醫藥品的包裝。

　　目前國內大多枕式包裝機分兩種：一種為單片機做主控，搭配變頻器和機械凸輪來完成包裝動作，這種設備功能單一，機械復雜，維護比較麻煩，速度較低，因技術門檻低，容易造成單拼價格來銷售的市場局面;另一種為單片機或PLC做主控，帶三個伺服走電子凸輪同步的方式，這種方式功能多樣，機械簡單，維護方便，速度較快。

　　微秒驅控一體包裝系統，無需外加PLC或單片機，只需三個伺服驅動器即可完成整個完整系統的控制。

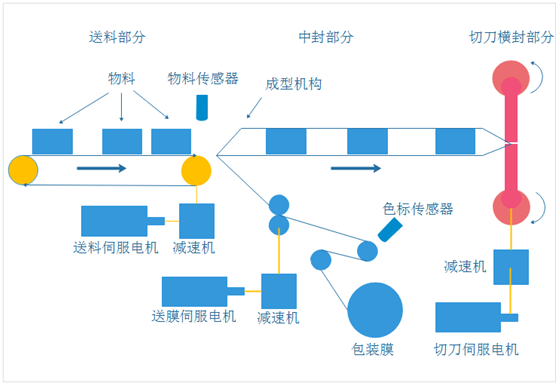

　　二、設備結構圖：

　　三、工藝：

　　送膜軸將塑料薄膜通過成型機構形成包裹狀，送料軸將物料送入到送膜的包裹中間，經過中封后形成筒狀，在經過切刀橫封切斷后形成包裝產品的過程。

　　四、配置：

　　軸0:切刀軸:MSD300-S25A-060配VMSSM080075AA510電機

　　軸1:送膜軸:GSD300-S25P配VMSSM080075AP510電機

　　軸2:送料軸:GSD300-S15P配VMSSM060040AP510電機

　　軸0:切刀軸,根據不同模式下的所設置的長度自動跟隨送膜軸做同步封切動作

　　軸1:送膜軸,將塑料薄膜按設定速度進行輸送

　　軸2:送料軸,根據送膜軸的位置與送料傳感器檢測有無物料,決定送料軸的動作

　　五、功能優勢：

　　●三大模式: 定長模式、追標模式、不定長模式

　　●七大功能：手動功能、自動功能、防空包功能、防切功能、配方功能、計數功能，凸輪自動生成功能

　　定長模式：

　　送料前的物料之間不管有沒有挨著都可自動處理;

　　切刀軸直徑越小，切刀軸刀數越大，可切的最短袋長越短，每分鐘的包數越多;

　　自動根據設定的包裝袋長、物料長度計算，切出來所需要的袋長;

　　自動計算，保證物料在袋長中間;

　　調好一款物料后，之后不在需要調整切口位置，只需寫入所需的袋長和料長即可切出合適的產品。

　　追標模式：

　　送料前的物料之間不管有沒有挨著都可自動處理;

　　切刀軸直徑越小，切刀軸刀數越大，可切的最短袋長越短，每分鐘的包數越多;

　　自動根據設定的色標間距、物料長度計算，讓切口切到色標某個固定的位置;

　　自動計算，保證物料在袋長中間。

　　不定長模式：

　　送料前的物料之間需要保證有間距方可識別;

　　自動根據設定的最短物料、物料間距和投入的物料長度計算，保證切出正確的袋長;

　　調好一款物料后，之后不在需要調整切口位置，只需寫入最短的料長和物料間距即可切出合適的產品。

　　手動功能：

　　三個伺服的點動速度可設，正反轉可點動，切刀可單獨回原點

　　自動功能：

　　根據設定的模式和參數，自動計算三個伺服的動作和距離

　　防空包功能：

　　啟用防空包功能后，能自動檢測物料的有無，從而決定送膜的運動，有效的防止切出空袋子來

　　防切功能：

　　當物料位置不對，導致切刀切到材料后，應立即停機，并將切刀退到安全位置，避免切刀在封切位置時間過久，導致材料高

　　溫燒糊

　　配方功能：

　　靈活而又方便的切換不同的配方，讓客戶不在為各種各樣的產品而煩惱

　　計數功能：

　　可統計封切的個數，隨時掌握生產的效率

　　凸輪自動生成：

　　根據不同的模式，不同的袋長、料長等參數，自動生成正確的凸輪曲線

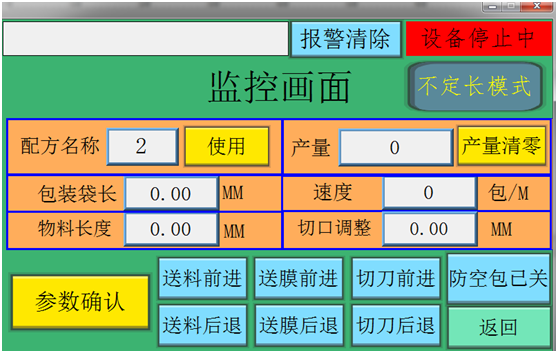

　　觸摸屏監控界面:　　

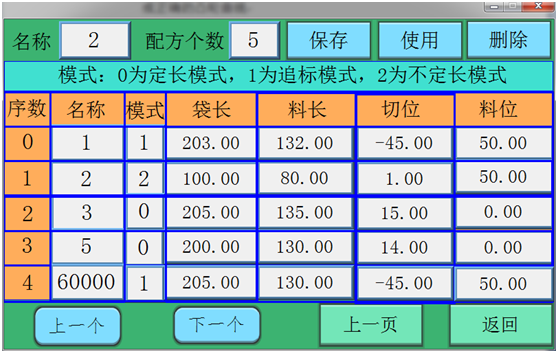

　　觸摸屏配方界面:　　

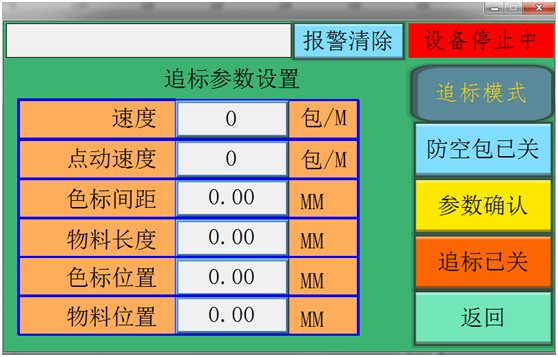

觸摸屏追標界面:　　

　　六、結語:

　　微秒包裝機系統根據包裝工藝進行了大量的算法處理，比其他設備系統參數更少，操作更簡便，使用更容易，穩定性更好。
